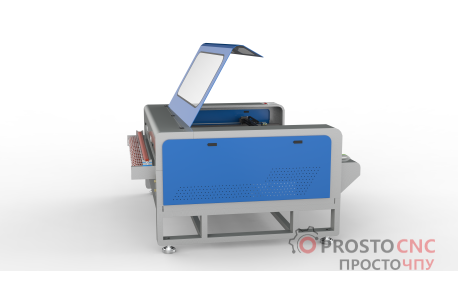

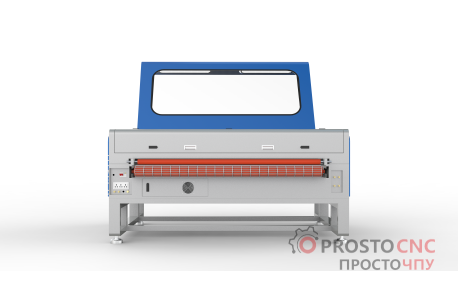

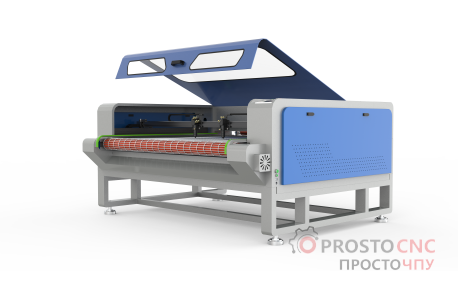

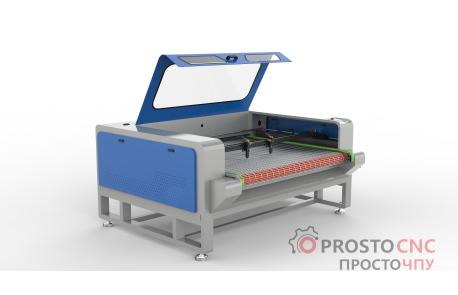

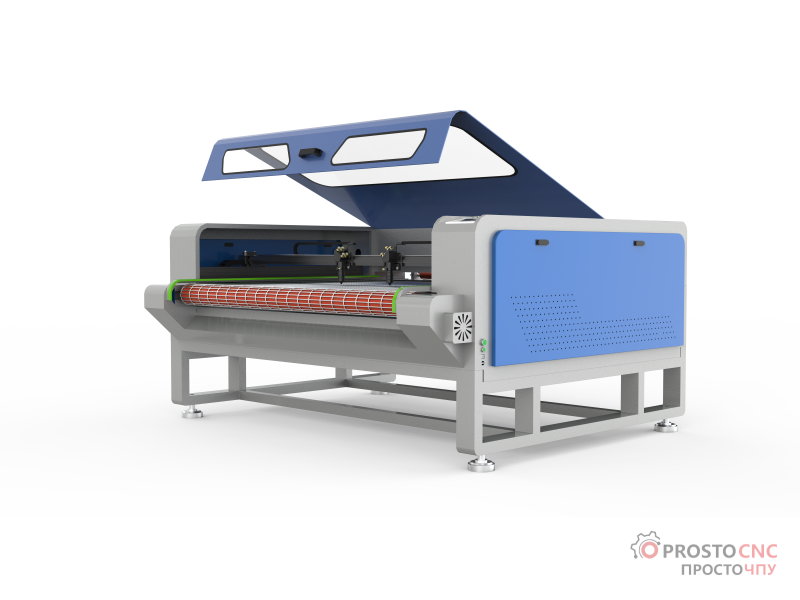

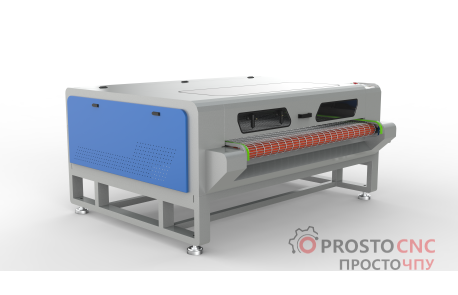

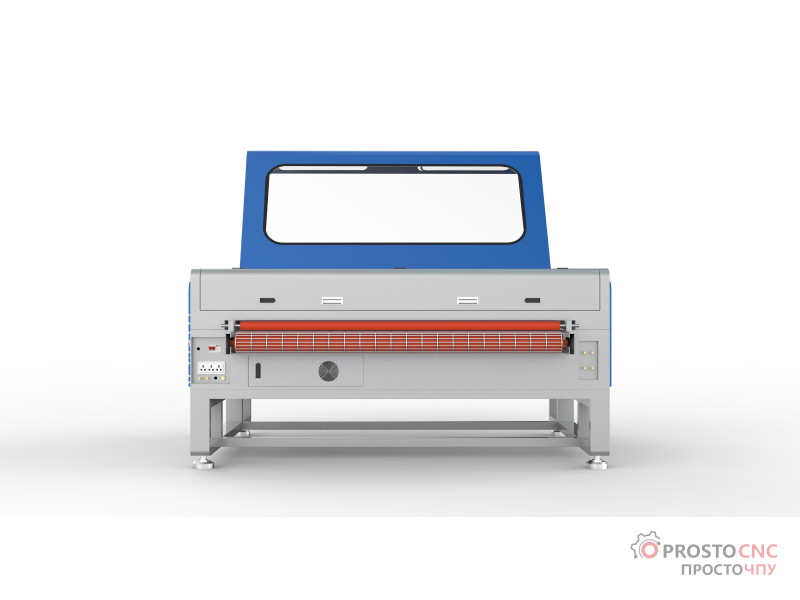

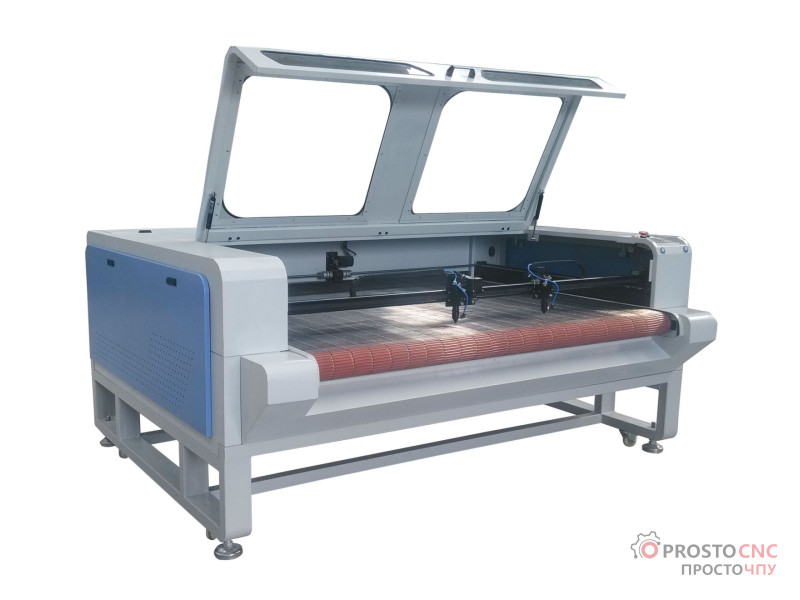

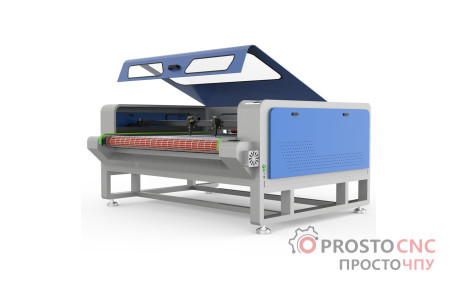

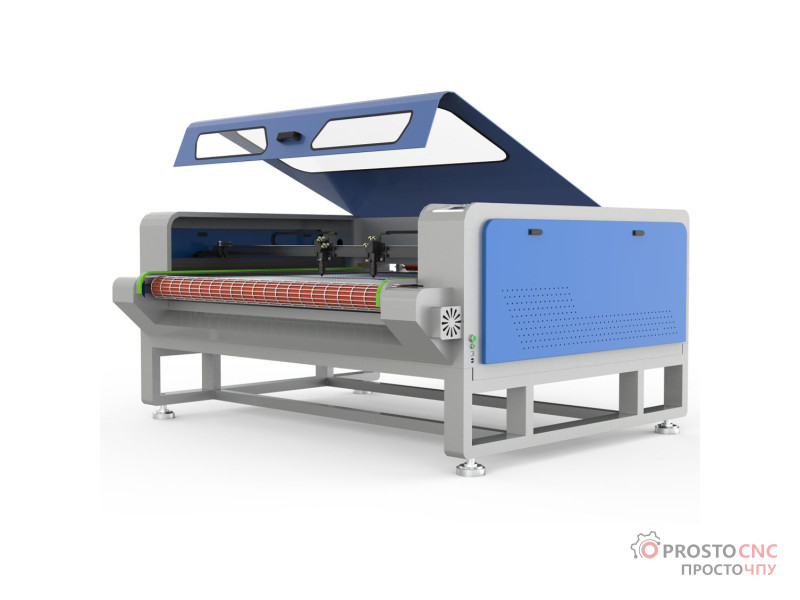

Станок лазерной обработкии STO Laser TRACK 1610 2H (двухголовый)
В наличии
- Рабочее поле : 1600 х 1000 мм
- Лазерный излучатель : Reci W2 90 - 100 Вт
- Макс. скорость перемещения: 400 мм/с
- Ускорение (резка-гравировка): 0,3 - 0,5 G
- Система охлаждения: Промышленный фреоновый чиллер CW-5000
- Минимальный / Оптимальный шаг : 0,02мм (1200 DPI) / 0,08мм (300 DPI)
Условия поставки и обслуживания
ПУСКО-НАЛАДОЧНЫЕ РАБОТЫ
ИНСТРУКТАЖ И ОБУЧЕНИЕ ПЕРСОНАЛА
ПОЛНЫЙ ГАРАНТИЙНЫЙ СЕРВИС 12 МЕСЯЦЕВ
РАСШИРЕННАЯ КЛИЕНТСКАЯ ПОДДЕРЖКА
БЕЗ СТОИМОСТИ ДОСТАВКИ ПО УКРАИНЕ
*Цена в у.е. указана в рекламных целях, оплата осуществляется в гривне.
2Н - станок с 2-мя лазерными головками с опцией Double-Head Linkage Function
(функция сочетания двух взаимосвязанных головок)
Принцип взаимного движения двух лазерных головок на одном портале лазерного станка заключается в синхронном перемещении двух лазерных головок с помощью электронной системы управления, автоматической регулировке расстояния по оси Y для адаптации к обрабатываемым материалам разных размеров и эффективной резки нескольких или многих одинаковых элементов небольшого размера.
Как работает взаимодействие между двумя лазерными головками?
Система синхронного ременного привода: Две лазерные головки установлены на направляющей по оси X и соединены синхронизационным ремнём. Одна из лазерных головок оснащена серводвигателем, шестерня которого входит в зацепление с синхронизационным ременём, что приводит лазерную головку в движение в противоположном направлении к соответствующему положению резки.
Автоматическая регулировка расстояния:
Система управления рассчитывает необходимое расстояние на основе размера материала (например, размера ткани), а шаговый двигатель точно регулирует расстояние между двумя лазерными головками с погрешностью менее 0,01 мм.
Совместный процесс резки:
При резке большого размера (например, 1600×1000 мм) обе лазерные головки режут одновременно, что повышает эффективность на 50%.
При порезке отдельных объектов малого размера одна лазерная головка автоматически останавливается, чтобы избежать дублирования резки.
⚙️ Функция ключевых компонентов
- Шаговый двигатель: основной компонент регулировки, он реагирует на сигналы управления для перемещения лазерной головки и обеспечивает стабильное расстояние.
- Электрическое управление движущейся конструкцией: интегрированное с датчиками и системой числового управления, оно калибрует положение в режиме реального времени.
Преимущества наличия функции сочетания двух взаимосвязанных головок
- Экономия времени и материала: автоматическая регулировка расстояния устраняет ручное управление, а оптимизированная система компоновки увеличивает использование материала на 15%.
- Гибкая адаптивность: переключайте форматы резки с бумаги на ткань или кожу одним щелчком мыши, без необходимости замены оборудования.
- гарантия точности: система позиционирования (лазерная указка красного цвета) компенсирует отклонение лазера, обеспечивая аккуратность и точность реза.
Оптимальная комплектация
- Лазерная трубка Reci w2 - 2шт
- Высоковольтный блок питания 100 Вт - 2шт
- Промышленный фреоновый чиллер
- Стабильная и надежная 4х-осевая сист. управления Ruida 6445
- Гусеничный стол
- Сверхточная система передачи движения
- Линза ZnSe d=20мм, фокусное расстояние 2,5 дюйма (63,5 мм)
- Молибденовые зеркала d=25мм
- Вытяжка
- Компрессор
- Программное обеспечение
Дополнительная комплектация

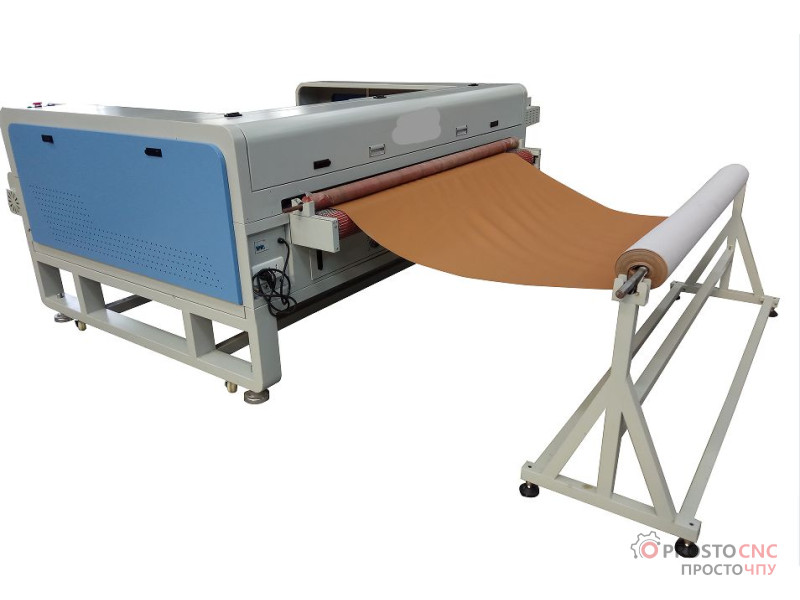

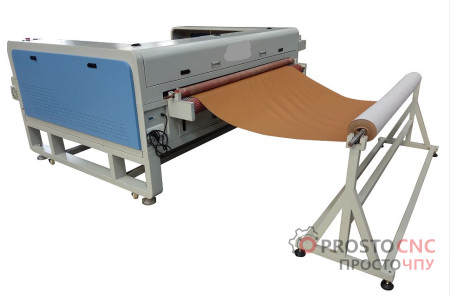

Держатель рулонов с автоматической коррекцией подачи
Технические характеристики:
Максимальная ширина рулона: 1800 мм.
Максимальный диаметр рулона с тканью: 600 мм.
Внутренний диаметр рулона на ось штанги держателя: не менее 80 мм
Максимальная нагрузка – 100 кг.
Разбег коррекции подачи – до 250 мм.
Точность корректировки подачи – до 5 мм.
Датчики материала – инфракрасные.
Энергопотребление – до 0,7 кВт
Рабочее поле :
1600 х 1000 мм
Лазерный излучатель :
Reci W2 90 - 100 Вт
Макс. скорость перемещения:
400 мм/с
Ускорение (резка-гравировка):
0,3 - 0,5 G
Система охлаждения:
Промышленный фреоновый чиллер CW-5000
Минимальный / Оптимальный шаг :
0,02мм (1200 DPI) / 0,08мм (300 DPI)
Система управления:
Ruida 6442, объем памяти 256 МБ
Механика :
Микрошаговые двигатели, Ременная передача, Роликовые профильные направляющие
Тип исполнения станка:
Напольный
Направляющие:
Роликовые профильные
Срок службы излучателя, заявленный :
10 000 рабочих часов - заявлено завод изготовителем
Срок службы излучателя, средний :
7 000 рабочих часов - в среднем на практике
Рабочий стол:
Гусеничный стол
Оптика:
Линза ZnSe (Селенид Цинка) d=20мм, фокусное расстояние 2,5 дюйма (63,5 мм); Зеркала Молибден d=25мм
Компрессор :
135 Вт внешний
Вытяжка:
370 Вт Модель CZ-TD370/220V
Интерфейс управления / подключения:
Ruida 6442 объем памяти 256 МБ / Подключение по USB, LAN 10/100 Ethernet, USB флеш накопитель
Поддерживаемое программное обеспечение:
CorelDraw, AutoCAD, LaserWork
Поддерживаемые графические форматы:
CDR, AI, PLT, DXF, DWG, BMP, JPG, PNG
Операционная система:
Windows XP либо Win 7 32 Bit
Электропитание:
220В ±10% 50Hz
Потребляемая мощность:
3 КВт
Размеры (Ширина х Глубина х Высота) :
2180 х 1520 х 1150 мм
Гарантия:
12 месяцев на станок и 6 месяцев на лазерную трубку
Для запуска оборудования у Вас на производстве необходимо:
- Персональный компьютер либо ноутбук на базе Windows XP или Windows 7 32 bit
- Наличие контура заземления сопротивлением до 5 Ом, подвод к которому выполнен медным проводом сечением от 4 мм. Кв
- Стабилизатора напряжения релейного типа мощностью от 3 кВт,
- 10 литров дистиллированной воды, для запуска
системы охлаждения CW5000 - Выход для подвода вытяжки диаметром 140 мм.
- Температура в помещении должна быть в пределах 14-30 °С без осаждения конденсата.
